GJW12H-10X2500四輥卷板機

●您現位置:首頁 > 產品中心 > 數控弧線四輥卷板機

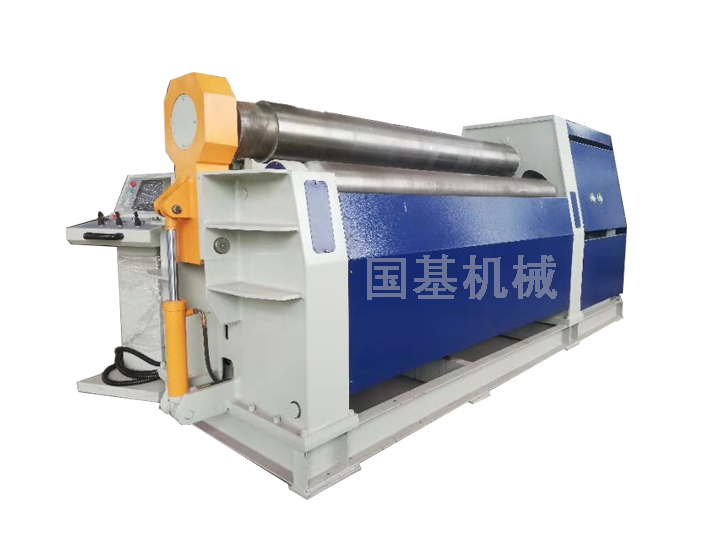

GJW12H-10X2500四輥卷板機

GJW12H-10X2500四輥卷板機

一、設備簡介

全自動四輥卷板機是我公司引進國外意大利的產品技術,結合國內產品特點,研制而成。該四輥式卷板機上、下輥為驅動輥,動力通過行星減速機與上輥嚙合,為卷制板材提供扭矩;下輥可通過油缸作垂直升降運動,以便夾緊板材;在下輥的兩側設有側輥并可通過液壓油缸驅動作弧線升降運動。四根輥全部采用調心滾子軸承。該機的優點是一次上料無需借助輔助裝置即能完成板料兩端的預變形及卷制筒形、弧形工作,還可以對金屬板料進行一定的整形和校平工作,且剩余直邊小。該設備同時具備預彎及卷圓雙重功能。

二、技術特色

 1、結構設計——該機型采用行星擺動式的卷制方法,及側輥圍繞上輥做圓弧擺線運動。不同的機型,采用不同的機械幾何模型和算法公式,以達到客戶需要的卷制效果。較傳統的直(斜)線型的卷板機側輥的單一角度,對機械設計者以及行業卷制經驗,廠家準入門檻都有一定的要求。(意大利DAVI和土耳其AKYAPAK等國際企業均采用此類型結構)

2、機械精度——弧線四輥側輥所有連接處采用關節臂式軸承的連接方式,每個節點的公差在0.02mm之內,整機的累積精度公差在0.1mm之內,也不會因為設備使用年齡的增長而影響精度和性能。

3、潤滑維護——所有擺動關節處均采用含油密封軸承設計,運動部位處于密封環境,終身免潤滑維護,并始終能保持設備精度。不會受工作現場的鋼板氧化層,焊接飛濺以及灰塵的影響。

4、卷制效果——因為采用行星移動的設計,與上輥之間的夾持點高于其它品牌的直線型四輥卷板機,因此能獲得較好的圓度以及較小的卷制直徑。

5、電氣系統——自主研發的第三代全自動數控彎曲系統,適用于卷制圓筒,錐筒,多段弧和異型的產品上。

三、售后服務

驗收合格后,設備保修期1年,1年內設備出現任何質量問題(注:認為損壞和操作不當造成的質量問題除外),均由供方負責解決。

保修期內,需方有能力處理的故障自行排除,出現較大故障時,供方接到甲方通知后24小時內給予明確答復,48小時內派員到用戶現場。

在設備保修期內,供貨方對設備出現的各類故障及時免費提供維修服務,對非人為造成的各類零件損壞,應及時地免費更換,所更換部件保修期從更換日期起重新計算。

設備隨時滿足用戶對備品、備件的要求。

GJW12H-10X2500四輥卷板機

●您現位置:首頁 > 產品中心 > 數控弧線四輥卷板機

GJW12H-10X2500四輥卷板機

GJW12H-10X2500四輥卷板機

一、設備簡介

全自動四輥卷板機是我公司引進國外意大利的產品技術,結合國內產品特點,研制而成。該四輥式卷板機上、下輥為驅動輥,動力通過行星減速機與上輥嚙合,為卷制板材提供扭矩;下輥可通過油缸作垂直升降運動,以便夾緊板材;在下輥的兩側設有側輥并可通過液壓油缸驅動作弧線升降運動。四根輥全部采用調心滾子軸承。該機的優點是一次上料無需借助輔助裝置即能完成板料兩端的預變形及卷制筒形、弧形工作,還可以對金屬板料進行一定的整形和校平工作,且剩余直邊小。該設備同時具備預彎及卷圓雙重功能。

二、技術特色

 1、結構設計——該機型采用行星擺動式的卷制方法,及側輥圍繞上輥做圓弧擺線運動。不同的機型,采用不同的機械幾何模型和算法公式,以達到客戶需要的卷制效果。較傳統的直(斜)線型的卷板機側輥的單一角度,對機械設計者以及行業卷制經驗,廠家準入門檻都有一定的要求。(意大利DAVI和土耳其AKYAPAK等國際企業均采用此類型結構)

2、機械精度——弧線四輥側輥所有連接處采用關節臂式軸承的連接方式,每個節點的公差在0.02mm之內,整機的累積精度公差在0.1mm之內,也不會因為設備使用年齡的增長而影響精度和性能。

3、潤滑維護——所有擺動關節處均采用含油密封軸承設計,運動部位處于密封環境,終身免潤滑維護,并始終能保持設備精度。不會受工作現場的鋼板氧化層,焊接飛濺以及灰塵的影響。

4、卷制效果——因為采用行星移動的設計,與上輥之間的夾持點高于其它品牌的直線型四輥卷板機,因此能獲得較好的圓度以及較小的卷制直徑。

5、電氣系統——自主研發的第三代全自動數控彎曲系統,適用于卷制圓筒,錐筒,多段弧和異型的產品上。

三、售后服務

驗收合格后,設備保修期1年,1年內設備出現任何質量問題(注:認為損壞和操作不當造成的質量問題除外),均由供方負責解決。

保修期內,需方有能力處理的故障自行排除,出現較大故障時,供方接到甲方通知后24小時內給予明確答復,48小時內派員到用戶現場。

在設備保修期內,供貨方對設備出現的各類故障及時免費提供維修服務,對非人為造成的各類零件損壞,應及時地免費更換,所更換部件保修期從更換日期起重新計算。

設備隨時滿足用戶對備品、備件的要求。
